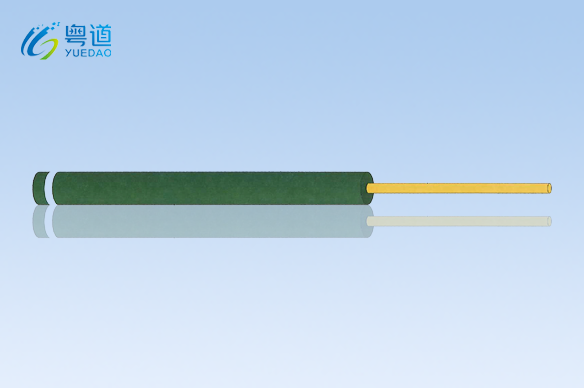

AV型铜导体聚氯乙稀绝缘安装用电线
技术参数
执行标准：JB/T8734.4-2016
额定电压：U0/U为300/300V
产品应用
交流额定电压U0/U为300/300V及以下电器，仪表和电子设备及自动化装置内部布线用的铜芯聚氯乙烯绝缘安装用电线。
使用特性
1.AV系列电缆长期允许工作温度应不超过70℃；AV-90系列电缆长期允许工作温度应不超过90℃。
2.电缆敷设温度应不低于0℃。
3.允许弯曲半径，电缆外径（D）小于等于16mm时，应不小于4D，大于16mm时，应不小于6D。
4.绝缘材料为优质聚氯乙烯，可定制；抗老化，耐磨损，耐低温，防油，防化学腐蚀，环保，低烟无卤等特性。
5.100m/200m/500m每卷或定制长度，颜色：红/黄/绿/蓝/黑。
产品参数
|
导体标 称截面积(mm2) |
导体结构(No./mm) |
绝缘厚度规定值（mm） |
平均外径（mm） 上限 |
20℃时导体电阻最大值 （Ω/km） |
70℃或90℃时绝缘 电阻最小值 (MΩ/km) |
|
|
铜芯 |
镀锡铜芯 |
|||||
|
0.08 |
1/0.32 |
0.4 |
1.3 |
225.2 |
229.6 |
0.018 |
|
0.12 |
1/0.40 |
0.4 |
1.4 |
144.1 |
146.9 |
0.016 |
|
0.20 |
1/0.50 |
0.4 |
1.5 |
92.3 |
94.0 |
0.015 |
|
0.30 |
1/0.62 |
0.4 |
1.6 |
64.1 |
65.3 |
0.014 |
|
0.40 |
1/0.71 |
0.4 |
1.7 |
47.1 |
48.0 |
0.012 |
本产品为交流额定电压U0/U为300/300V及以下电器，仪表和电子设备及自动化装置内部布线用的铜芯聚氯乙烯绝缘安装用电线。
